音だし機 セレクタ の 特徴
  1. 音だし機も多数になると、接続替えに手間が掛かります。
  2. 簡単に、音だし機の選択ができれば便利です。
  3. しかし、多数を切替る大型 のものは、製作も結構厄介となります。
  4. そこで、プリアンプを2種、パワーアンプを2種および標準機たる市販のプリ・パワーアンプを選択できる程度にしました。
  5. そして、以下の機能を付け加えました。
    切替は、ロック付きのスイッチで、ケーブルを伸ばして、一応の遠隔操作ができるようにし、ブラインドテストを可能にしました。
    プリアンプおよびパワーアンプの出力を計測できる端子を設け、また目視できるようにLED レベルメータに出力できる端子を 設けました。
    さらに、スピーカー効率の相違を聴覚でチェックできるように、スピーカへの出力を On/Off できるスイッチも設けました。

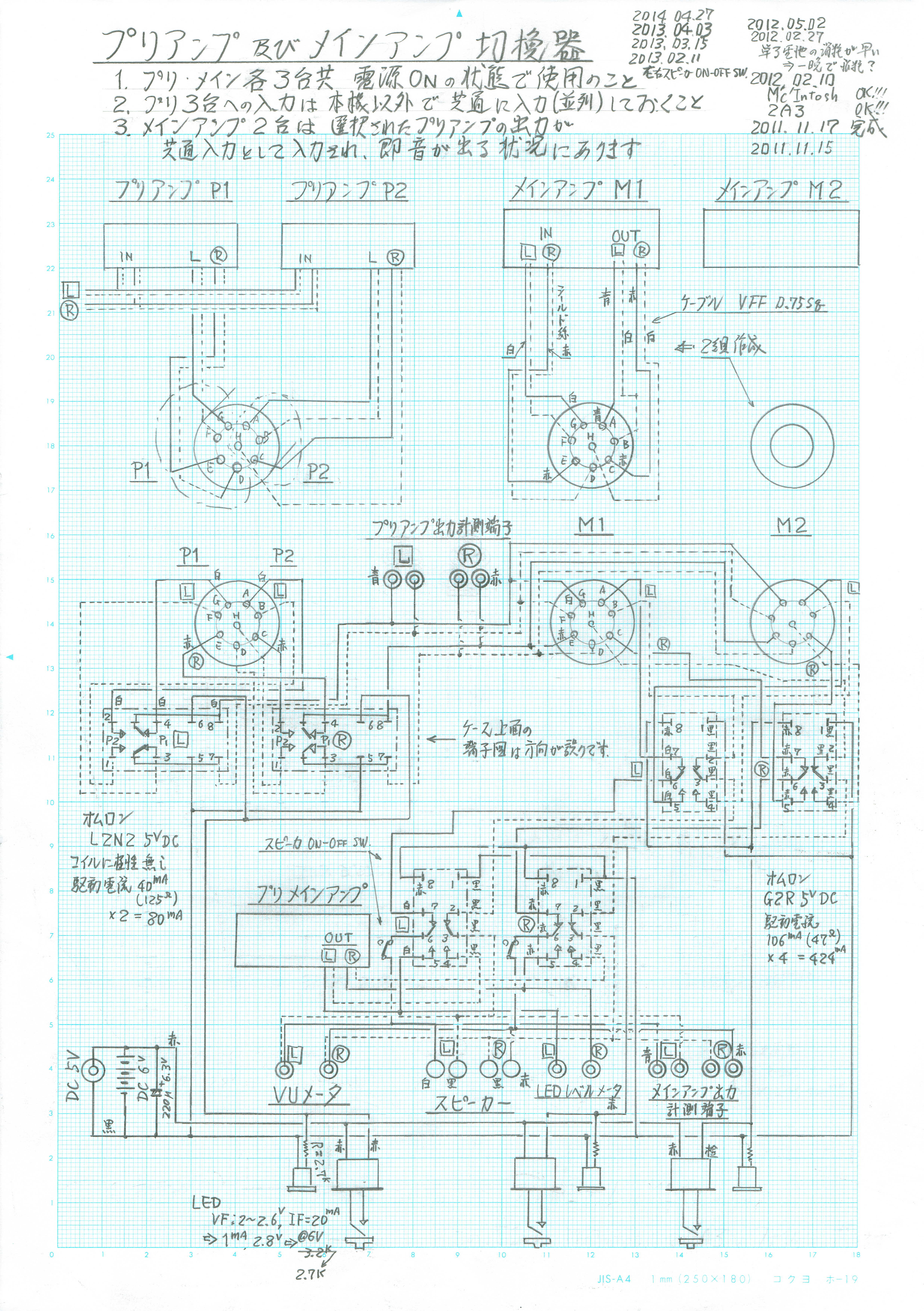

  1. 音だし機 セレクター 回路図

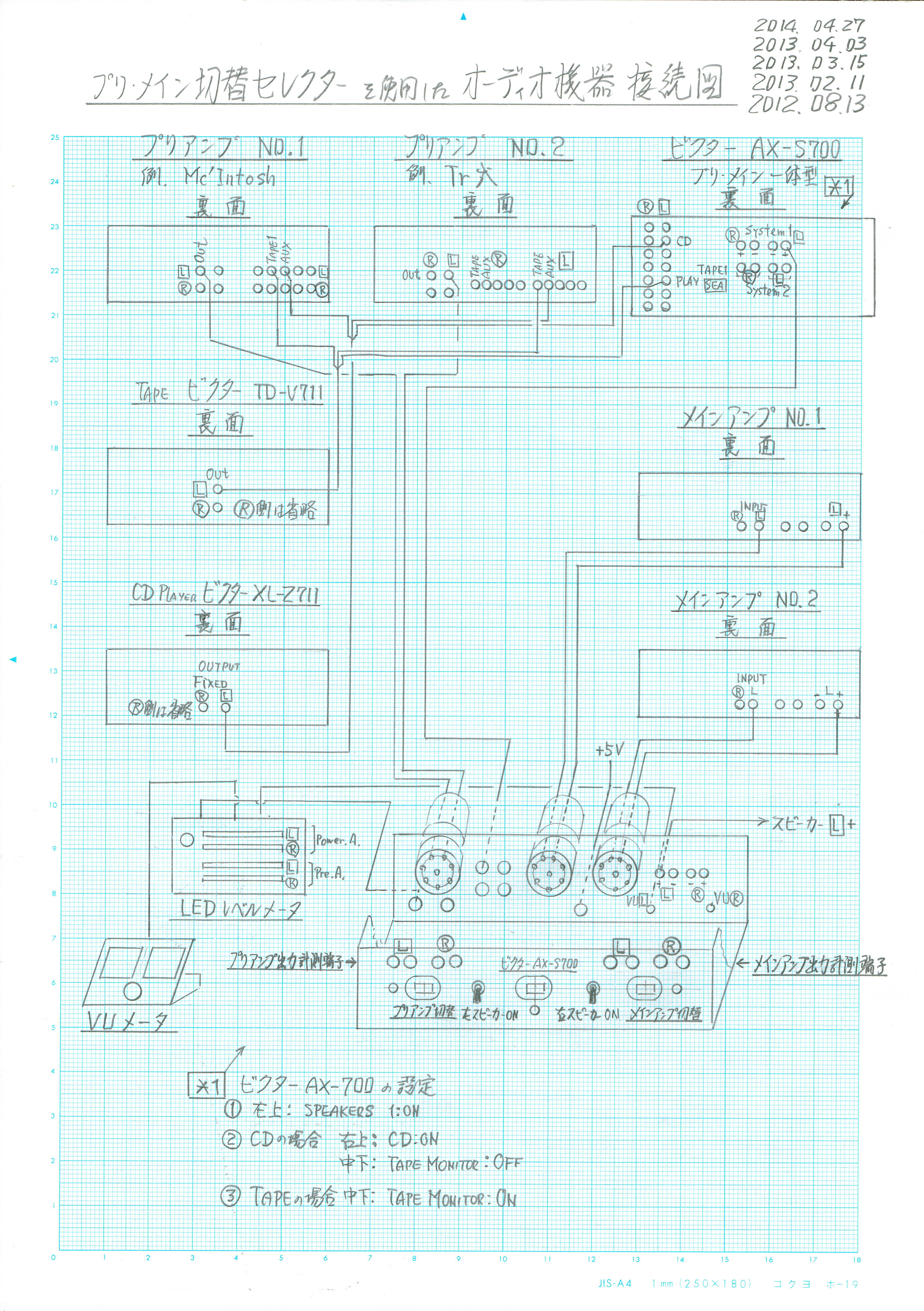

  2. 音だし機 接続例

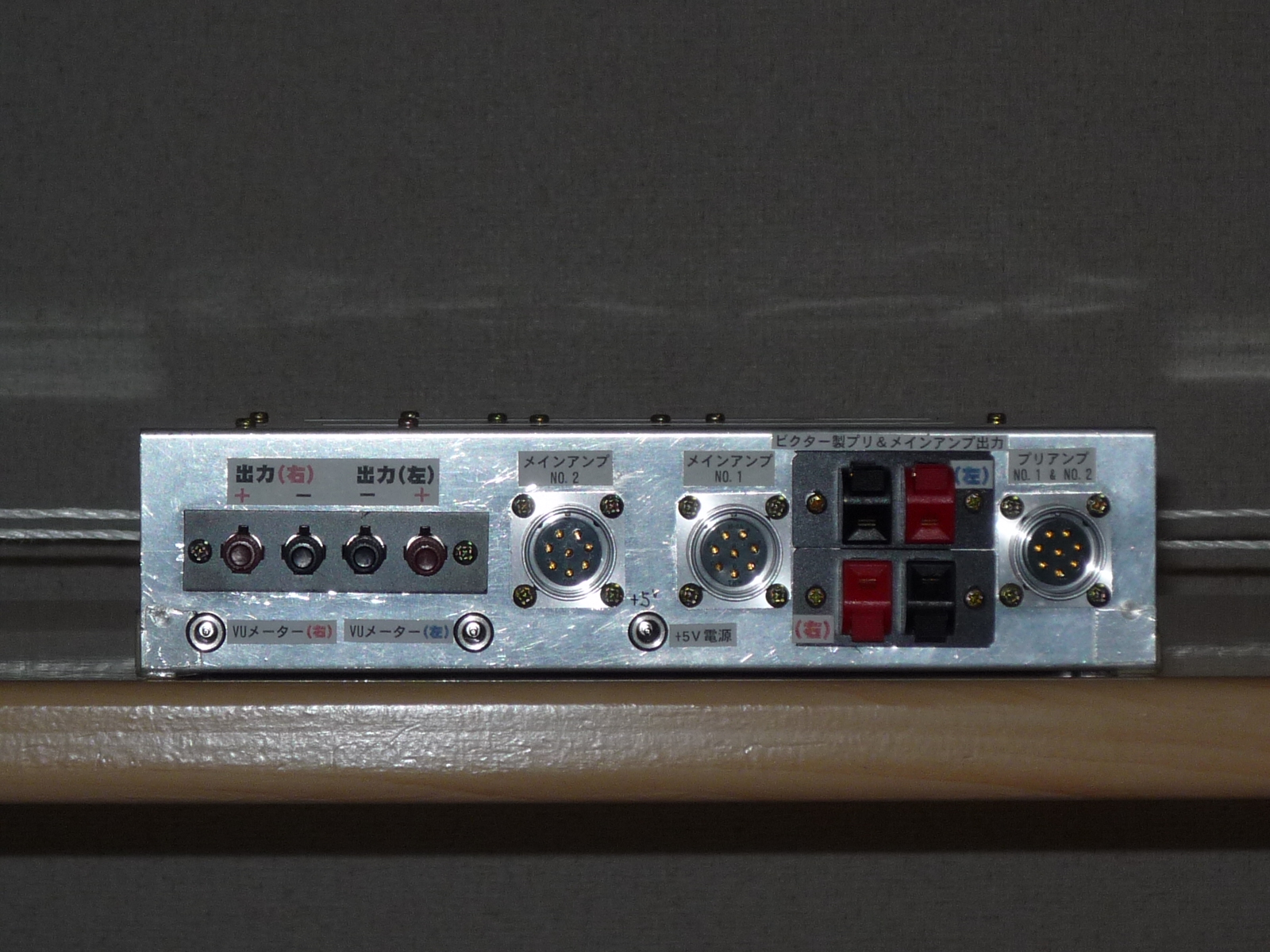

  3. 音だし機 セレクター 正面写真

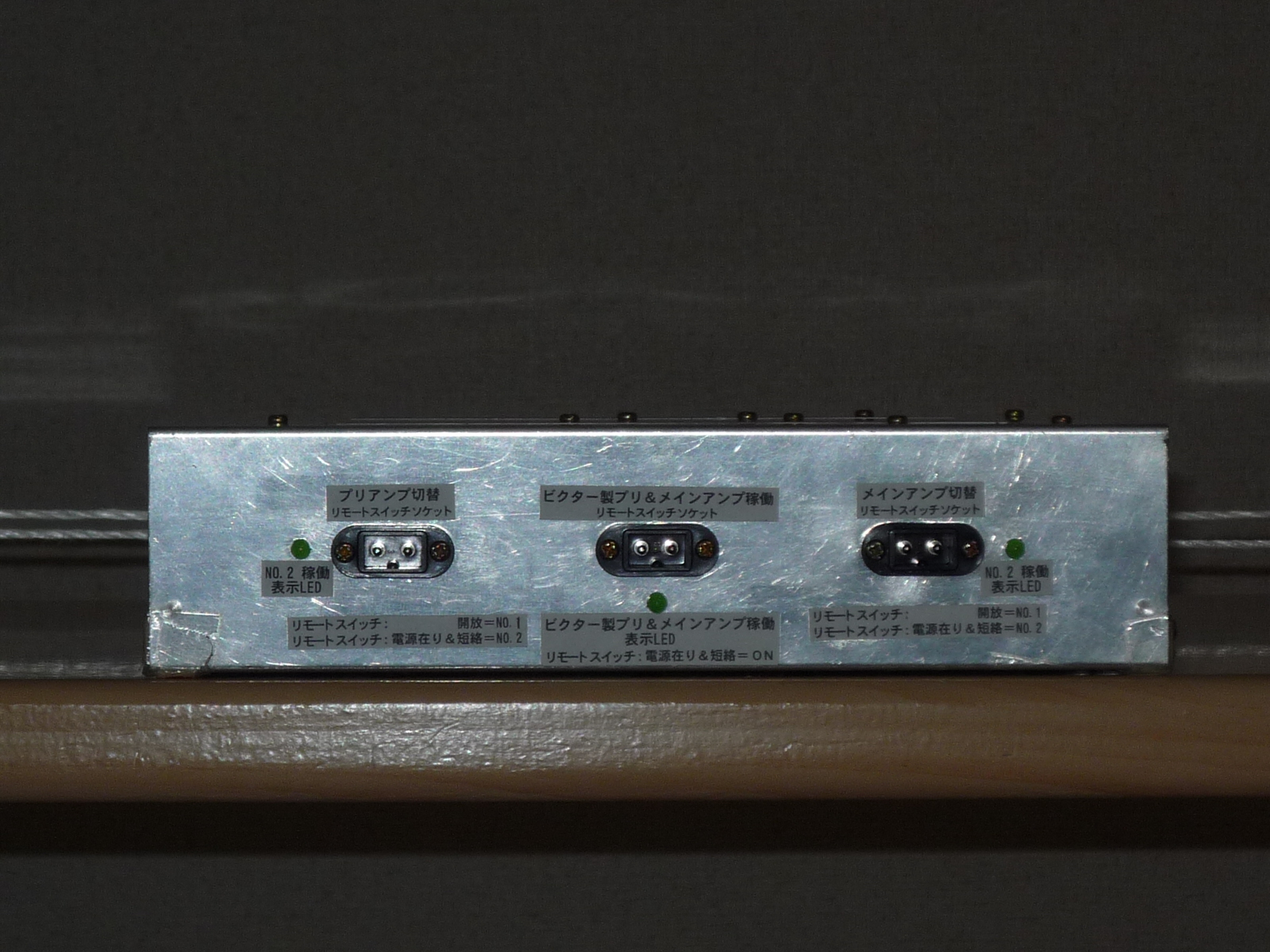

  4. 音だし機 セレクター 後面写真

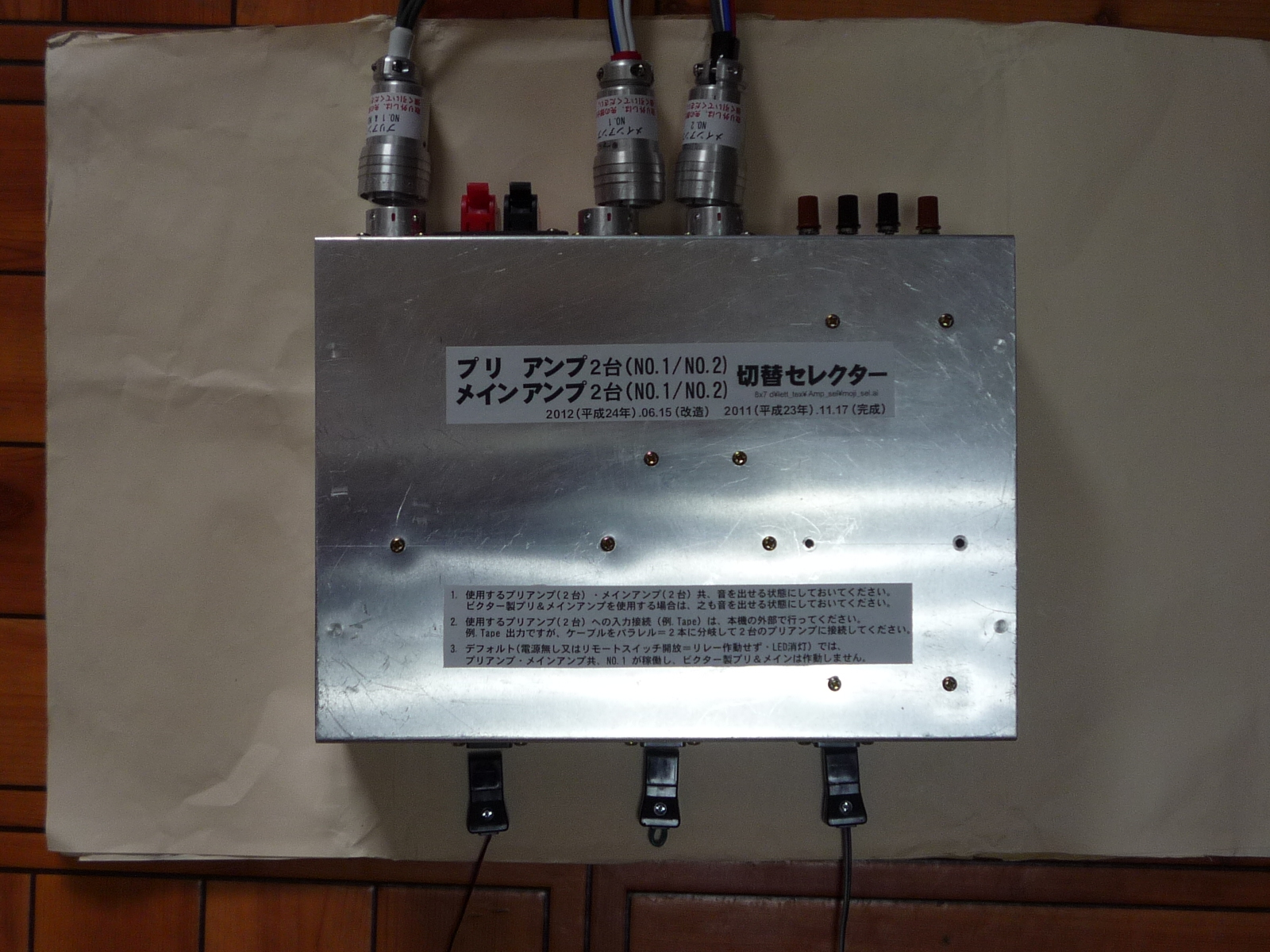

  5. 音だし機 セレクター 上面写真

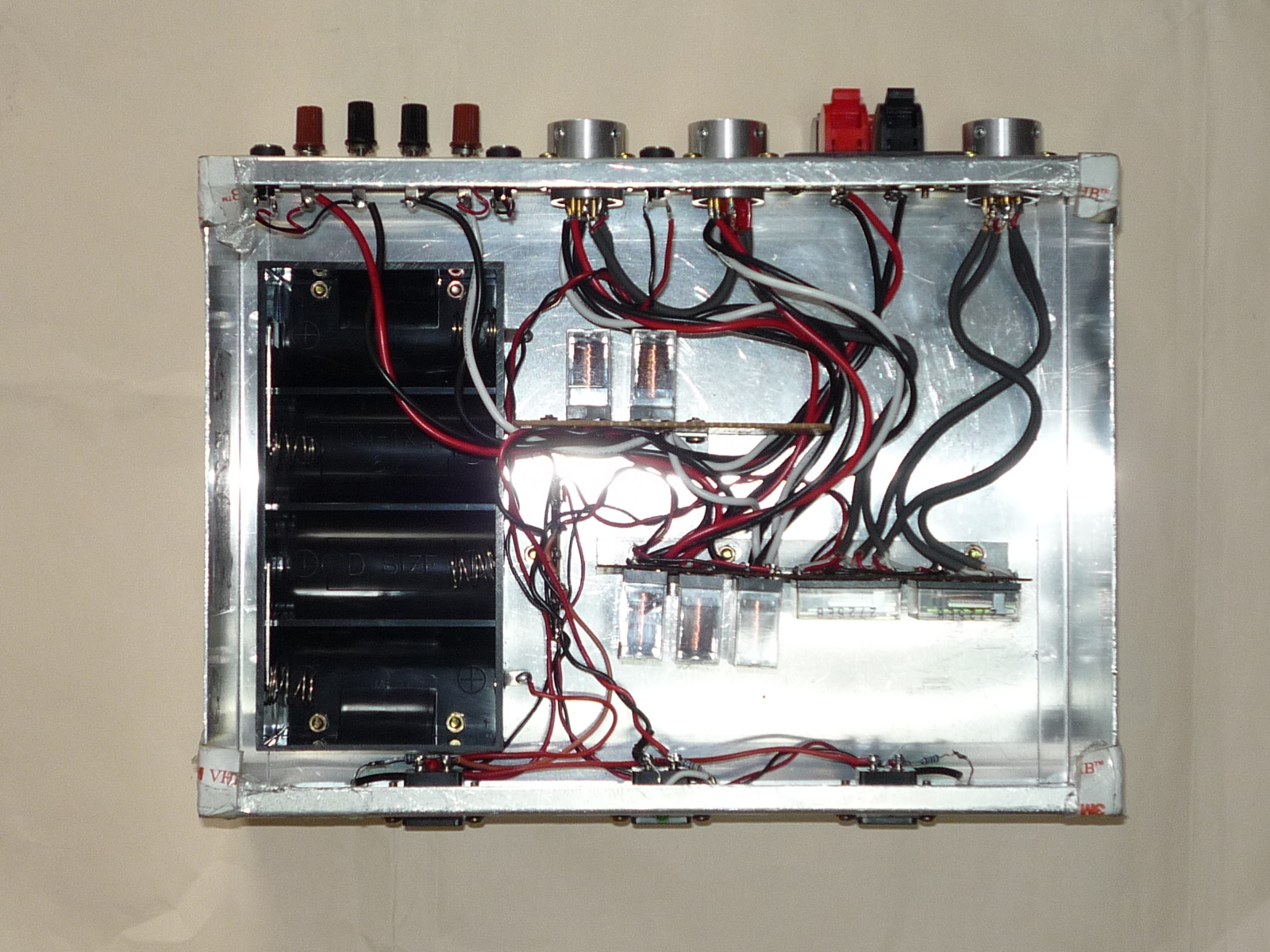

  6. 音だし機 セレクター シャシー内写真
